自制电磁炮

电磁炮配置


电容:450V2000uf

可控硅:70tps16

管材:ABS68120mm

弹丸:CG1E标准弹丸(其实就是钉子。。)

线圈:50mm 40匝x5层 (导线直径1mm)

升压:ZVS 7V升450V (18650锂电池x2驱动)


感觉制作最辛苦就是绕线圈。。手现在还疼。。

制作过程忘记拍照了。。直接拍成品。。

把散件装到盒子里面了。。便携式的。。

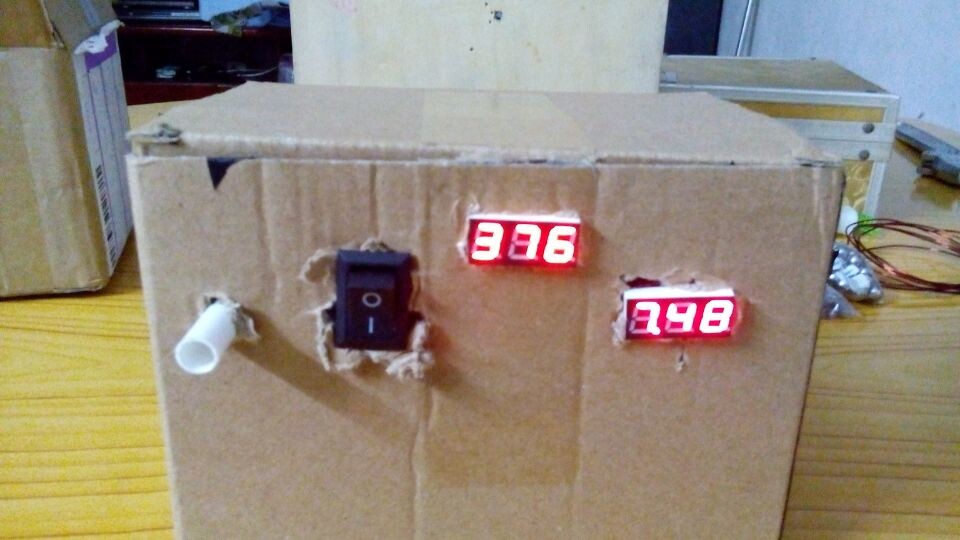

正面。。(电源开关,电压测试表)

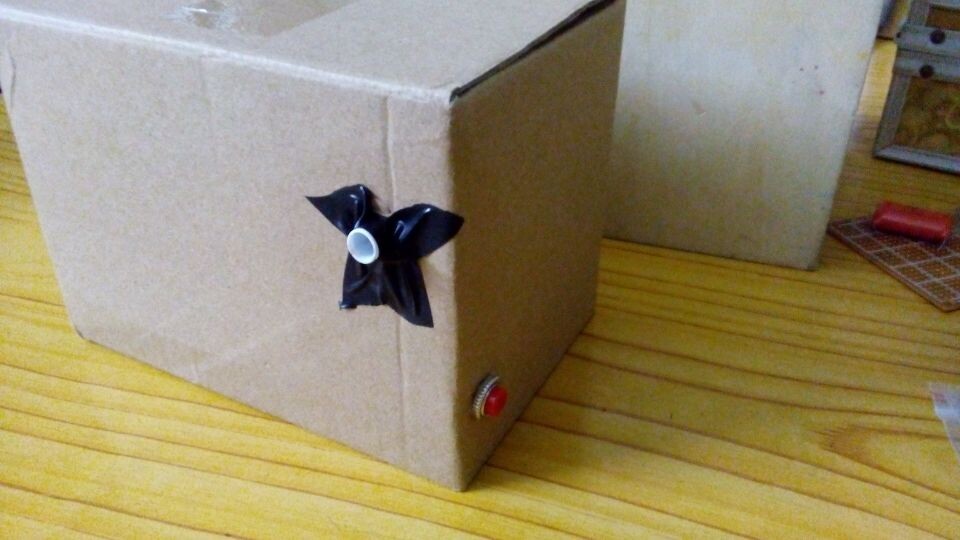

后面。。(发射孔和发射开关。。)

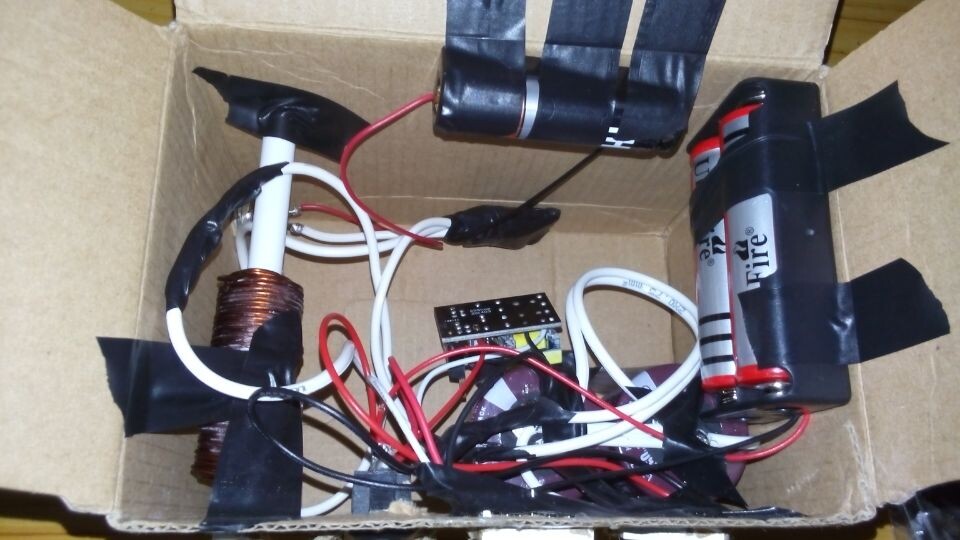

里面。。位置随便放的。。有点乱。。

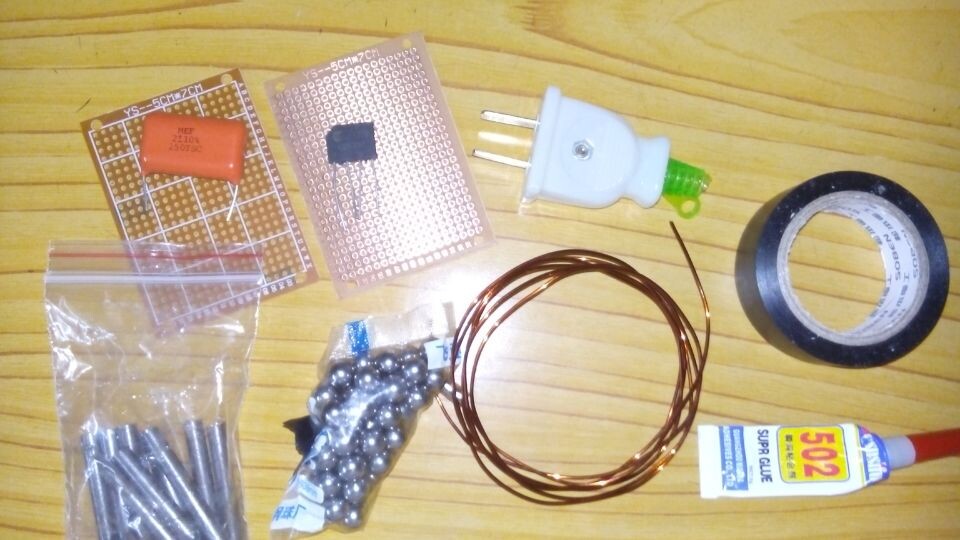

剩下的。。

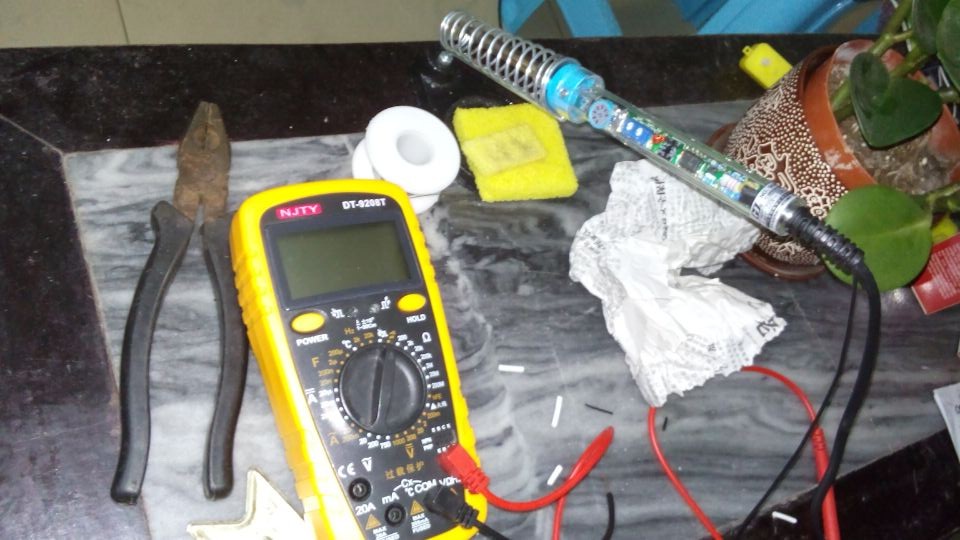

工作台。。

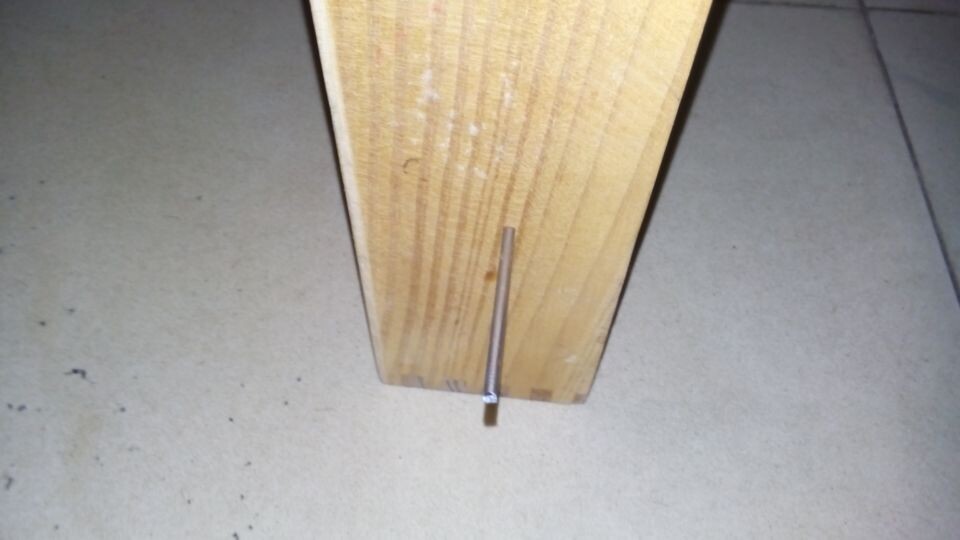

初试。。威力还是不错的


ZVS充电 3秒充到300V 10秒360V 然后充电速度就极慢了

百度电磁炮吧:http://tieba.baidu.com/p/3074476268(百度贴吧-电磁炮吧已被封)

套件这里买的:http://item.taobao.com/item.htm?id=35742365772

套件耗资160.4RMB+10(运费..)

本文标题:自制电磁炮
本文链接:https://www.fghrsh.net/post/3.html
作者授权:除特别说明外,本文由 fghrsh 原创编译并授权 FGHRSH 的博客 刊载发布。
版权声明:本文使用「署名-非商业性使用-相同方式共享 4.0 国际」创作共享协议,转载或使用请遵守署名协议。

  1. 蔓舞寻樱 2016-01-30 21:35:41 回复

    这是电磁轨道加速器还是类似特斯拉线圈之类的东西?

    1. fghrsh 2016-01-30 21:42:40 回复

      V2.0:https://www.fghrsh.net/post/22.html

    1. fghrsh 2016-01-30 21:41:37 回复

      忘记修复图片了,已修复,线圈的

      1. 蔓舞寻樱 2016-01-31 15:12:11 回复

        有点猛 (○o○)
